Bridge Navigational Watch Alarm System (BNWAS): A Comprehensive Guide

Bridge Navigational Watch Alarm System (BNWAS) is an automated system designed to enhance maritime safety by monitoring the alertness of the Officer on Watch (OOW) and ensuring timely intervention if the OOW becomes incapacitated. This guide provides a detailed overview of BNWAS, including its history, functionality, stages of alarms, operational requirements, maintenance, and testing.

History of BNWAS

The concept of BNWAS was introduced by the International Maritime Organization (IMO) to address the risks associated with the incapacitation of the OOW. The IMO adopted performance standards for BNWAS in 2002, and the system became mandatory for new ships over 150 gross tonnage from July 2011. The BNWAS was designed to prevent accidents caused by the OOW falling asleep, becoming incapacitated, or being absent from the bridge for too long.

Functionality of BNWAS

BNWAS monitors the activity on the bridge and detects any signs of the OOW's incapacity. The system operates in several stages:

1. Dormant Stage: When the ship's autopilot is engaged, the OOW must signal their presence to the BNWAS system every 3 to 12 minutes by moving an arm in front of a motion sensor, pressing a confirmation button, or applying pressure to the BNWAS center.
2. Stage 1: If the OOW fails to signal their presence within the set interval, an alarm sounds on the bridge after 15 seconds.
3. Stage 2: If there is still no response after another 15 seconds, the alarm is extended to the captain's and first officer's cabins.
4. Stage 3: If neither the captain nor the first officer cancels the alarm within a specified time period (90 seconds to 3 minutes), an alarm sounds in locations where other personnel are usually available.

These stages ensure that any incapacity of the OOW is promptly detected, and appropriate action is taken to maintain navigational safety.

Operational Requirements

BNWAS must be operational whenever the ship is underway at sea. The system has three modes of operation: Automatic, Manual ON, and Manual OFF. The dormant period, during which the system is active without sounding an alarm, is between 3 to 12 minutes. The system must be tested regularly to ensure it is functioning correctly.

Maintenance of BNWAS

Regular maintenance of BNWAS is essential to ensure its reliability and effectiveness. Maintenance activities include:

1. Routine Inspections: Regular checks of the system's sensors, alarms, and indicators to ensure they are in good working condition.
2. Software Updates: Keeping the BNWAS software up-to-date to benefit from the latest features and improvements.
3. Battery Checks: Ensuring that the backup batteries are fully charged and capable of powering the system in case of a main power failure.
4. Record Keeping: Maintaining a log of all maintenance activities, including test results and any repairs or replacements made.

Testing of BNWAS

Testing of BNWAS involves verifying that the system meets the performance standards set by the IMO. This includes:

1. Type Approval Testing: Conducted to ensure the BNWAS complies with the IEC 61174 standard for BNWAS.
2. Integration Testing: Checking the integration of the BNWAS with other navigational equipment to ensure seamless data collection and recording.
3. Functional Testing: Regularly conducting functional tests to ensure the system's alarms and indicators are working correctly and that the OOW's presence is accurately detected.

Conclusion

BNWAS is a critical safety system that enhances maritime safety by ensuring the alertness of the OOW and providing timely intervention in case of incapacitation. Regular maintenance and testing are essential to ensure the system's reliability and effectiveness. By understanding the history, functionality, stages of alarms, operational requirements, maintenance, and testing of BNWAS, mariners can ensure they are well-prepared to handle any incidents at sea.

Course Recorder



Your Guide to Seafaring

Course Recorder: An Essential Navigational Tool

Introduction

A Course Recorder is a vital navigational instrument used on ships to automatically record the course steered by the vessel over time1. This record is crucial for providing evidence of the ship's course in case of an accident, such as a collision or grounding. The course recorder ensures that minute to minute records of the course and time are maintained accurately, which is difficult to achieve manually due to factors like weather, yawing, and fluctuations in steering.

Working Principle

The course recorder operates by receiving signals from the ship's Master Gyro Compass. These signals control a spirally grooved drum that moves the course and zone styli. The course recorder paper, which resembles graph paper, has three main sections: the time scale, the course section, and the quadrant section.

• Time Scale: The vertical axis of the paper, usually marked in 10-minute intervals, is used to set the course recorder to the correct UTC or GMT at the beginning of the voyage.
• Course Section: The middle portion of the paper is graduated for 90° intervals, allowing the course to be read to the nearest degree.
• Quadrant Section: Located on the side of the paper, this section helps identify the correct quadrant of the course.

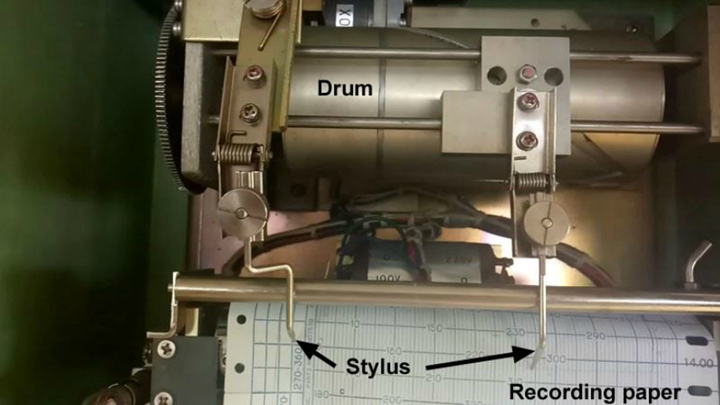

Components and Operation

The course recorder consists of several key components:

• Styli: There are two styli, one for marking the quadrant of the course and the other for marking the course in that quadrant. These styli are inkless and make impressions on the thermal paper.
• Drum: The drum has a continuous zigzag groove and a stepped groove, which guide the movement of the styli across the paper.
• Paper Feed DC Motor: The paper roll is driven by a DC motor in sync with UTC, ensuring accurate time recording.

Importance and Usage

The course recorder is considered essential for maintaining a continuous and accurate record of the ship's course3. This record is vital in case of any investigation following an accident. The course recorder helps in identifying whether the vessel is steering a steady course or if there are deviations due to weather or compass errors.

Maintenance and Testing

Regular maintenance and testing of the course recorder are crucial to ensure its proper functioning:

• Maintenance: The course recorder should be checked regularly to ensure that the correct course is being recorded and that the pens are full of ink. It should be switched off in port and the date, time, and place should be noted.

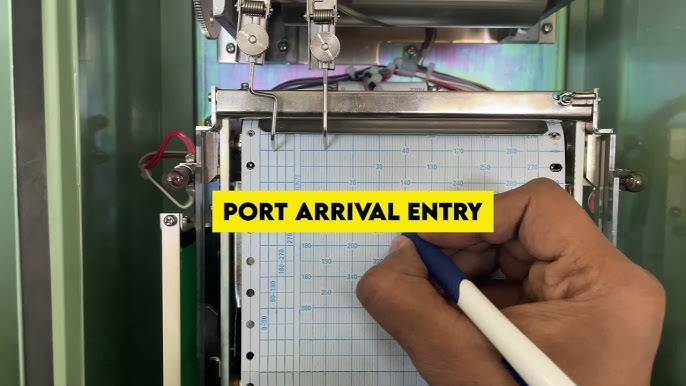

• Testing: The course recorder should be tested at the commencement of a voyage to ensure it is set correctly and functioning properly.

Recent Developments

With advancements in technology, new paperless course recorders have been introduced. For example, the X-VCR paperless Course Recorder from AMI Marine supports both paperless course recording and traditional dot-matrix printing. It offers a touch screen display, real-time graphical presentation of data, and the ability to store up to 36 months of voyage data on a solid-state drive.

Conclusion

The course recorder is an indispensable tool for navigators, providing a reliable and accurate record of the ship's course. Its importance in ensuring maritime safety and aiding in accident investigations cannot be overstated. With the advent of paperless systems, the course recorder continues to evolve, offering more efficient and user-friendly solutions for modern vessels.



Voyage Data Recorder



Your Guide to Seafaring

Voyage Data Recorder (VDR): A Comprehensive Guide

Voyage Data Recorder (VDR), often referred to as the "black box" of ships, is a crucial device for maritime safety. It continuously records vital information about a ship's operation, which can be invaluable during accident investigations and for improving safety protocols. This guide provides a detailed overview of VDR, including its history, usage, updates, maintenance, testing, and procedures for stopping and backing up recordings.

History of VDR

The concept of VDR was introduced by the International Maritime Organization (IMO) to enhance maritime safety. The first regulations mandating the installation of VDRs on ships were adopted in 2000 and came into effect on July 1, 2002. These regulations were part of the International Convention for the Safety of Life at Sea (SOLAS) Chapter V, which focuses on the safety of navigation. The primary goal was to ensure that critical data could be retrieved to investigate maritime accidents and improve safety measures.

Usage of VDR

VDRs are installed on ships to continuously record data related to the ship's position, movement, physical status, command and control, and audio from the bridge. This data is stored in a secure and retrievable format, which can be used to reconstruct the events leading up to an incident. The recorded data includes:

• Position and movement data: GPS coordinates, speed, heading, and course.
• Physical status data: Engine parameters, fuel levels, and other critical systems.
• Command and control data: Orders given and actions taken by the crew.
• Audio recordings: Conversations on the bridge, including bridge-to-bridge and bridge-to-ship communications.

Updates in VDR Technology

Over the years, VDR technology has evolved to meet the changing needs of the maritime industry. The transition to the S-100 Universal Hydrographic Data Model by the International Hydrographic Organization (IHO) aims to create a unified, interactive suite of products and standards. The S-101 product specification is under development for the production and publishing of ENCs (Electronic Navigational Charts). Updates to VDRs include improved data collection and storage capabilities, enhanced integration with other navigational systems, and increased data retention periods.

Maintenance of VDR

Regular maintenance of VDRs is essential to ensure their proper functioning and reliability. Maintenance activities include:

1. Annual Performance Test: As per SOLAS regulation V/18.8, VDR systems must undergo an annual performance test conducted by qualified and approved personnel. This test verifies the accuracy, duration, and recoverability of the recorded data.
2. Routine Inspections: Regular inspections of the VDR system, including its sensors and protective enclosures, to ensure they are in good working condition.
3. Software Updates: Keeping the VDR software up-to-date to benefit from the latest features and improvements.
4. Battery Checks: Ensuring that the backup batteries are fully charged and capable of powering the VDR in case of a main power failure.
5. Record Keeping: Maintaining a log of all maintenance activities, including test results and any repairs or replacements made.

Testing of VDR

Testing of VDRs involves verifying that the system meets the performance standards set by the IMO. This includes:

1. Type Approval Testing: Conducted to ensure the VDR complies with the IEC 61174 standard for VDRs.
2. Integration Testing: Checking the integration of the VDR with other navigational equipment to ensure seamless data collection and recording.
3. Data Recovery Testing: Verifying that the recorded data can be accurately retrieved and played back using the playback software.

Procedure to Stop and Back Up the Recording

Stopping and backing up the VDR recording is crucial during maintenance or when an incident occurs, requiring the preservation of data.

1. Stopping the Recording:
• Access the VDR Interface: Navigate to the VDR's user interface, either through the control panel or a connected computer.
• Initiate Stop Command: Follow the manufacturer's instructions to safely stop the recording process. This usually involves selecting a stop function from the menu.
• Verify Stop Status: Ensure that the VDR indicates that recording has been successfully stopped. This may be shown through status indicators or messages on the interface.
2. Backing Up the Recording:
• Connect Backup Device: Attach an external storage device, such as a USB drive or an external hard drive, to the VDR or the connected computer.
• Initiate Backup Process: Access the VDR's backup function from the menu. Select the option to transfer the recorded data to the external storage device.
• Select Data to Backup: Choose the relevant time period or specific data types (e.g., audio recordings, navigational data) to be backed up.
• Start Backup: Execute the backup process. Monitor the progress and ensure that the data transfer is completed without interruptions.
• Verify Backup Completion: Confirm that the backup has been successfully completed. Check the external storage device to ensure that the files are accessible and intact.
• Resume Recording: Once the backup is confirmed, restart the VDR recording process by following the manufacturer's instructions.

Conclusion

VDRs play a vital role in enhancing maritime safety by providing critical data for accident investigations and improving safety protocols. Regular maintenance, testing, and proper procedures for stopping and backing up recordings are essential to ensure the reliability and accuracy of VDR systems. By understanding the history, usage, updates, and maintenance requirements of VDRs, mariners can ensure they are well-prepared to handle any incidents at sea.



Electronic Chart Display and Information System



Your Guide to Seafaring

Electronic Chart Display and Information System (ECDIS): A Comprehensive Overview

History of ECDIS

The concept of ECDIS began in the mid-1980s when the International Maritime Organization (IMO) and the International Hydrographic Organization (IHO) started discussions on electronic charts. The first Electronic Navigational Chart (ENC) was patented in 1986 by Mortimer Rogoff, Peter Winkler, and John N. Ackley with Navigation Sciences, Inc. The IMO adopted performance standards for electronic charts in the 1990s, and in 2000, the revised Chapter V (Safety of Navigation) of the International Convention for the Safety of Life at Sea (SOLAS) came into force, allowing ECDIS to be accepted as meeting chart carriage requirements.

Usage of ECDIS

ECDIS is a navigation information system that displays selected information from a System Electronic Navigational Chart (SENC) with positional information from navigation sensors. It assists mariners in route planning and monitoring, providing continuous positional and navigational safety information. ECDIS can be used as an alternative to paper charts, offering real-time information, route monitoring, automatic estimated time of arrival (ETA) calculation, and ENC updating. It integrates with other navigational equipment such as GPS, RADAR, ARPA, and Echo Sounder, enhancing navigational safety and reducing the navigator's workload.

Updates in ECDIS

ECDIS technology has evolved significantly over the years. The transition to the S-100 Universal Hydrographic Data Model by the IHO aims to create a unified, interactive suite of products and standards. The S-101 product specification is under development for the production and publishing of ENCs2. Updates to ECDIS include improved chart correction processes, enhanced integration with other navigational systems, and the ability to tailor charts to specific voyage requirements.

Maintenance of ECDIS

Maintaining ECDIS involves regular updates to ensure the accuracy and reliability of the system. This includes updating the electronic charts, ensuring the software is up-to-date, and performing routine checks on the hardware1. Maintenance also involves training the crew on the proper use and troubleshooting of the system to ensure its effective operation.

Testing of ECDIS

Testing ECDIS involves verifying that the system meets the performance standards set by the IMO. This includes type approval testing to ensure the system complies with the IEC 61174 standard for ECDIS1. Testing also involves checking the integration with other navigational equipment and ensuring that the system provides accurate and reliable information.

Conclusion

ECDIS has revolutionized marine navigation by providing a safer, more efficient, and cost-effective alternative to traditional paper charts1. Its continuous evolution and updates ensure that it remains a vital tool for mariners, enhancing navigational safety and reducing operational costs.

Guide to NAVTEX



Your Guide to Seafaring

A Comprehensive Guide to NAVTEX

NAVTEX (Navigational Telex) is an essential component of the Global Maritime Distress and Safety System (GMDSS). It provides ships with important navigational and meteorological warnings, as well as other urgent marine safety information. This guide will delve into the workings, types of messages, and advantages of NAVTEX, ensuring mariners understand its critical role in maritime safety.

Understanding NAVTEX

NAVTEX is a system used to broadcast Maritime Safety Information (MSI) automatically to ships within coastal waters2. It operates on a frequency of 518 kHz in the medium frequency band, with some countries using 490 kHz for broadcasts in national languages. The system ensures that vessels receive timely updates without the need for constant monitoring.

How NAVTEX Works

1. Transmission: NAVTEX transmitters are located at various coastal stations around the world2. These stations broadcast messages using Radio Telex (Narrow Band Direct Printing or NBDP).
2. Reception: Ships equipped with NAVTEX receivers automatically pick up these broadcasts1. The receivers print out the messages, which can include navigational warnings, meteorological forecasts, and other safety information.
3. Coverage: The range of a NAVTEX receiver is typically around 200 to 300 nautical miles, making it effective for coastal navigation1. The entire world is divided into 21 NAVAREAS, each with multiple NAVTEX stations to ensure comprehensive coverage.

Types of NAVTEX Messages

NAVTEX messages are categorized by subject indicators, which denote the type of information being transmitted1. Here are some common types:

• A: Navigational warnings (e.g., new wrecks, new dangers to navigation)
• B: Meteorological warnings (e.g., gale warnings, storm warnings)
• C: Ice reports (e.g., ice conditions, icebergs)
• D: Search and rescue information (e.g., distress alerts)
• E: Meteorological forecasts (e.g., weather forecasts)
• F: Pilot service messages (e.g., pilot boarding points)
• G: Decca messages (e.g., electronic navigational aids)
• H: Loran messages (e.g., Loran-C navigation)
• I: Omega messages (e.g., Omega navigation)
• J: Satnav messages (e.g., satellite navigation information)
• K: Other electronic navaid messages (e.g., VOR, ILS)
• L: Additional navigational messages (e.g., tidal information)
• V: Special services (e.g., language-specific messages)
• W: Special services (e.g., additional safety information)
• X: Special services (e.g., administrative messages)
• Y: Special services (e.g., test messages)
• Z: No message on hand (e.g., confirmation of no new messages)

Advantages of NAVTEX

NAVTEX offers several benefits to mariners:

1. Automatic Reception: Once set up, the NAVTEX receiver automatically picks up relevant messages without the need for manual intervention.
2. Reliability: The system ensures that ships receive up-to-date safety information, enhancing navigational safety.
3. User-Friendly: The messages are printed out, making it easy for the officer on watch to review and act on them.
4. Cost-Effective: The service is free to users, providing a cost-effective means of receiving critical safety information.
5. Wide Coverage: With NAVTEX stations around the world, ships can receive information in various regions, including the Mediterranean Sea, North Sea, and coastal areas around Japan and North America.

Conclusion

NAVTEX is a vital tool for maritime safety, providing ships with essential navigational and meteorological information1. By understanding how NAVTEX works, the types of messages it broadcasts, and its advantages, mariners can ensure they are well-prepared to navigate safely and respond to emergencies.



Marine VHF Radio: Distress Channels and Usage



Your Guide to Seafaring

A Comprehensive Guide to Marine VHF Radio: Distress Channels and Usage

Marine VHF (Very High Frequency) radio is an essential communication tool for maritime operations, providing reliable and clear communication over short distances. It is widely used for ship-to-ship, ship-to-shore, and distress communication. This guide provides a detailed overview of marine VHF radio, focusing on distress channels and their proper usage.

Understanding Marine VHF Radio

Marine VHF radio operates in the frequency range of 156 to 174 MHz and is designed to work over line-of-sight distances, typically up to 20-30 nautical miles. It is used for a variety of purposes, including routine communication, navigation safety, and emergency communication.

Components of Marine VHF Radio

1. Transceiver: The main unit that transmits and receives VHF signals.
2. Antenna: The external component that sends and receives radio waves.
3. Power Supply: Provides power to the transceiver, usually from the vessel's battery.
4. Control Panel: The interface for operating the radio, including channel selection, volume control, and power switch.

Distress Channels and Their Usage

Marine VHF radio has specific channels designated for distress and emergency communication. It is crucial to know these channels and how to use them correctly to ensure safety at sea.

1. Channel 16 (156.800 MHz): International Distress, Safety, and Calling Channel
• Usage: This is the primary channel for distress calls (Mayday), urgent calls (PanPan), and initial contact with other vessels or authorities. All vessels must monitor this channel while underway.
• Proper Usage: In case of an emergency, transmit a distress call on Channel 16, providing your vessel's name, position, nature of distress, and any other relevant information. After the initial distress call, switch to a working channel for further communication if possible.
2. Channel 70 (156.525 MHz): Digital Selective Calling (DSC) Channel
• Usage: Used for sending automated distress alerts and other digital communications.
• Proper Usage: DSC allows for the transmission of pre-defined digital messages, including distress alerts. When sending a DSC distress alert, ensure that your DSC-equipped radio is properly configured with your vessel's information.
3. Channel 67 (156.375 MHz): Ship-to-Ship Safety Communication
• Usage: Used for ship-to-ship safety messages and search and rescue operations.
• Proper Usage: Use this channel for communicating safety-related information between vessels, such as passing arrangements, collision avoidance, and search and rescue coordination.

Routine Communication Channels

In addition to distress channels, marine VHF radio has several working channels for routine communication:

1.      Channel 9 (156.450 MHz): Recreational Boating and Commercial Vessel Working Channel

·         Usage: Used for ship-to-ship and ship-to-shore communication, as well as bridge-to-bridge communication.

·         Proper Usage: Use this channel for general communication between vessels, marinas, and harbors.

2.      Channel 13 (156.650 MHz): Navigation Safety Channel

·         Usage: Used for navigation and safety-related communication, such as passing arrangements and collision avoidance.

·         Proper Usage: Use this channel for navigational communication between vessels, particularly for passing arrangements and other vessel movements.

3.      Channel 68 (156.425 MHz): Non-Commercial Vessel Working Channel

·         Usage: Used for communication between recreational boaters, marinas, and harbors for routine operations.

·         Proper Usage: Use this channel for non-urgent communication between recreational boaters and marina staff.

Proper Usage and Etiquette

To ensure effective communication and avoid interference, follow these guidelines:

1. Monitor Channel 16: Always monitor Channel 16 when your radio is not in use to ensure you can respond to distress calls promptly.
2. Keep Messages Brief: Keep your transmissions short and to the point to avoid tying up the channel.
3. Use Proper Call Sign: Use your vessel's call sign when making transmissions to identify yourself clearly.
4. Avoid Unnecessary Chatter: Avoid using distress channels for casual conversation; use working channels for non-urgent communication.

Conclusion

Marine VHF radio is a vital tool for maritime safety and communication. By understanding the distress channels and their proper usage, mariners can ensure they are prepared to handle emergencies effectively. Regular practice and familiarity with the radio's operation will enhance safety and efficiency at sea.

GPS: Satellite-Based Navigation



Your Guide to Seafaring

GPS: A Detailed Guide to Satellite-Based Navigation

The Global Positioning System (GPS) is a satellite-based navigation system that allows ships, vehicles, and individuals to determine their exact location and track their movements anywhere on Earth. Developed by the United States Department of Defense, GPS has become a crucial tool for navigation, timing, and geolocation. This comprehensive guide covers the history, components, functionality, applications, and maintenance of GPS.

Historical Background

GPS development began in the early 1970s, driven by the need for accurate and reliable navigation for military operations. The system became fully operational in 1993, with 24 satellites in orbit. Today, it serves a wide range of civilian and military applications worldwide.

Components of GPS

1. Space Segment:
• Satellites: GPS consists of a constellation of at least 24 satellites orbiting Earth at an altitude of approximately 20,200 kilometers (12,550 miles). These satellites continuously broadcast signals containing their location, time, and status.
2. Control Segment:
• Ground Stations: A network of ground control stations, including a master control station, monitor and manage the satellites' health and orbit. They also upload updated navigational data to the satellites.
3. User Segment:
• Receivers: GPS receivers, found in devices like smartphones, car navigation systems, and marine instruments, capture signals from multiple satellites to determine their precise location.

Functionality of GPS

GPS operates on the principle of trilateration, where a receiver calculates its position by measuring the time it takes for signals from multiple satellites to reach it. Here’s how it works:

1. Signal Transmission:
• GPS satellites transmit signals that include their location and the exact time the signal was sent.
2. Signal Reception:
• A GPS receiver captures signals from at least four satellites and records the time delay for each signal.
3. Calculating Distance:
• The receiver calculates the distance to each satellite based on the time delay and the speed of light.
4. Determining Position:
• By using the distances from multiple satellites, the receiver performs trilateration to pinpoint its exact location in three-dimensional space (latitude, longitude, and altitude).
5. Accuracy:
• GPS accuracy can be enhanced using augmentation systems like the Wide Area Augmentation System (WAAS) and Differential GPS (DGPS), which provide corrections to the satellite signals.

Applications of GPS

GPS has a wide range of applications across various industries:

1. Maritime Navigation:
• Ships use GPS for precise positioning, route planning, collision avoidance, and search and rescue operations.
2. Land Navigation:
• Vehicles use GPS for route guidance, fleet management, and tracking.
3. Aviation:
• Aircraft rely on GPS for navigation, approach guidance, and air traffic control.
4. Surveying and Mapping:
• Surveyors use GPS for accurate land measurements, mapping, and geospatial data collection.
5. Timing:
• GPS provides precise timing for telecommunications, financial transactions, and scientific research.
6. Agriculture:
• Farmers use GPS for precision farming, field mapping, and automated machinery guidance.

Maintaining a GPS Receiver

To ensure optimal performance, regular maintenance and updates are essential:

1. Firmware Updates:
• Keep the GPS receiver’s firmware updated to benefit from the latest features and improvements.
2. Antenna Check:
• Ensure the GPS antenna is clean and free from obstructions that could block satellite signals.
3. Calibration:
• Calibrate the GPS receiver periodically to maintain accuracy.
4. Battery Maintenance:
• For portable receivers, ensure the battery is charged and in good condition.
5. Environmental Protection:
• Protect the receiver from extreme temperatures, moisture, and physical damage.

Conclusion

GPS is an invaluable tool for navigation, providing accurate location data that enhances safety, efficiency, and productivity across various fields. By understanding its components, functionality, and applications, users can maximize the benefits of GPS technology for their specific needs.

Understanding and Maintaining a Magnetic Compass



https://www.youtube.com/channel/@ljnecesitoph?sub_confirmation=1

Maintaining a Magnetic Compass

A magnetic compass is one of the oldest and most reliable navigational tools used by mariners. It operates based on the Earth's magnetic field and helps in determining direction. This guide provides an in-depth look at the magnetic compass, including how to calibrate and maintain it for accurate and reliable use.

Understanding the Magnetic Compass

A magnetic compass consists of a magnetized needle that aligns itself with the Earth's magnetic field, pointing toward the magnetic north. The compass card, marked with directions and degrees, rotates with the needle to indicate the heading of the vessel.

Components of a Magnetic Compass

1. Compass Card: The circular, graduated disk that shows the cardinal and intercardinal directions.
2. Magnetized Needle: The needle that aligns with the Earth's magnetic field, pointing to magnetic north.
3. Lubber Line: A fixed line on the compass housing that indicates the direction the ship is heading.
4. Bowl: The container that houses the compass card and needle, usually filled with liquid to dampen the needle's movement.
5. Gimbals: A set of rings that allow the compass to remain level despite the ship's movements.

How to Calibrate a Magnetic Compass

Calibration, or compensation, of a magnetic compass is essential to ensure its accuracy. This process involves adjusting the compass to account for magnetic deviations caused by the ship's metal structure and electronic equipment.

1. Initial Preparation:
• Ensure the compass is correctly installed and leveled.
• Verify the compass is free from any nearby magnetic interference.
2. Conducting a Swing:
• Find a Known Reference Point: Use a GPS or another accurate compass as a reference for true headings.
• Record Bearings: Steer the vessel on different known headings (e.g., every 30°) and record the bearings shown by the compass.
• Plot Deviations: Compare the recorded bearings with the true headings to identify any deviations.
3. Adjusting for Deviation:
• Heeling Magnets: Adjust the heeling magnets to correct any tilt-related deviations.
• Quadrantal Correctors: Use these to correct deviations caused by nearby metallic structures.
• Correcting Magnets: Adjust these magnets to counteract deviations caused by the vessel's magnetic field.
4. Final Calibration Check:
• Repeat the swing process to verify that the adjustments have minimized the deviations.
• Record the corrected deviations in a deviation card for future reference.

How to Maintain a Magnetic Compass

Regular maintenance is crucial to ensure the magnetic compass remains accurate and functional. Here are some steps to maintain it:

1. Visual Inspection:
• Check for any signs of wear, damage, or air bubbles in the liquid-filled bowl.
• Ensure the compass is securely mounted and the gimbals are functioning properly.
2. Cleaning:
• Clean the exterior of the compass with a soft, damp cloth.
• Avoid using harsh chemicals that could damage the components.
3. Checking for Bubbles:
• Air bubbles in the liquid can affect the compass’s accuracy. If bubbles are present, consult the manufacturer's guidelines for removing them, or consider professional servicing.
4. Testing Accuracy:
• Regularly test the compass against known reference points or a GPS to ensure its accuracy.
• Recalibrate the compass if significant deviations are detected.
5. Documenting Maintenance:
• Keep a log of all maintenance activities, including calibration dates and any adjustments made.
• Record any deviations and corrections in a deviation card.

Conclusion

A magnetic compass is an essential tool for navigation, providing reliable directional information. By understanding its components, calibrating it accurately, and maintaining it regularly, mariners can ensure the compass remains a dependable instrument for safe and effective navigation.



Using and Maintaining an Echo Sounder



Your Guide to Seafaring

A Comprehensive Guide to Using and Maintaining an Echo Sounder

An echo sounder is a crucial navigational tool used to measure the depth of water beneath a vessel. It operates on the principle of sonar (Sound Navigation and Ranging) by emitting sound waves and measuring the time it takes for the waves to bounce back from the seabed. This guide provides detailed instructions on how to use and maintain an echo sounder effectively.

Understanding the Echo Sounder

An echo sounder consists of several key components:

1. Transducer: Converts electrical signals into sound waves and vice versa.
2. Display Unit: Shows the depth readings and other relevant information.
3. Power Supply: Provides the necessary power for the device to function.
4. Cabling: Connects the transducer to the display unit and power supply.

How to Use an Echo Sounder

1. Installation: Mount the transducer on the hull of the vessel, ensuring it is submerged in water. Connect the transducer to the display unit and power supply.
2. Calibration: Before use, calibrate the echo sounder to ensure accurate readings. This may involve adjusting settings on the display unit.
3. Operation: Turn on the echo sounder and monitor the display unit for depth readings. The display will show the depth of water beneath the vessel in real-time.
4. Interpretation: Understand the readings on the display. Depth readings are typically shown in meters or feet, and may include additional information such as water temperature and salinity.

How to Maintain an Echo Sounder

Regular maintenance is essential to ensure the echo sounder remains accurate and reliable:

1. Visual Inspection: Regularly check the transducer and cabling for any signs of damage or wear. Ensure the transducer is clean and free from marine growth.
2. Cleaning: Clean the transducer regularly using fresh water to remove any debris or marine growth. Avoid using harsh chemicals that could damage the transducer.
3. Battery Check: If the echo sounder is battery-powered, check the battery regularly and replace it as needed.
4. Calibration: Periodically recalibrate the echo sounder to ensure continued accuracy. Follow the manufacturer's instructions for calibration procedures.
5. Storage: When not in use, store the echo sounder in a dry, cool place to prevent damage from moisture and extreme temperatures.
6. Record Keeping: Keep a log of maintenance activities, including dates of inspections, cleanings, and calibrations. This helps track the device's performance and identify any recurring issues.

Conclusion

An echo sounder is an invaluable tool for safe navigation and accurate depth measurement. By following proper usage and maintenance procedures, you can ensure the device remains in optimal condition, providing reliable data for your maritime operations.
